Назначение и состав устройства понижения температуры и давления.

На электростанциях, теплоэлектростанциях и промышленных котельных пар, выходящий из котла, часто имеет высокое давление и температуру и не может быть напрямую адаптирован для последующих производственных процессов.Являясь основным комплектом оборудования теплоэнергетической системы, устройство снижения температуры и давления регулирует параметры пара для обеспечения стабильного производства и безопасной эксплуатации трубопроводной сети.

Функции устройства понижения температуры и давления

Устройство снижения температуры и давления может снижать температуру и давление первичного пара, давление P1 и температуру T1, подаваемые от электростанций, промышленных котлов и тепловых электростанций, и точно регулировать их так, чтобы выходное давление вторичного пара P2 и температура T2 могли стабильно соответствовать требованиям использования различных производственных процессов.

Основные компоненты

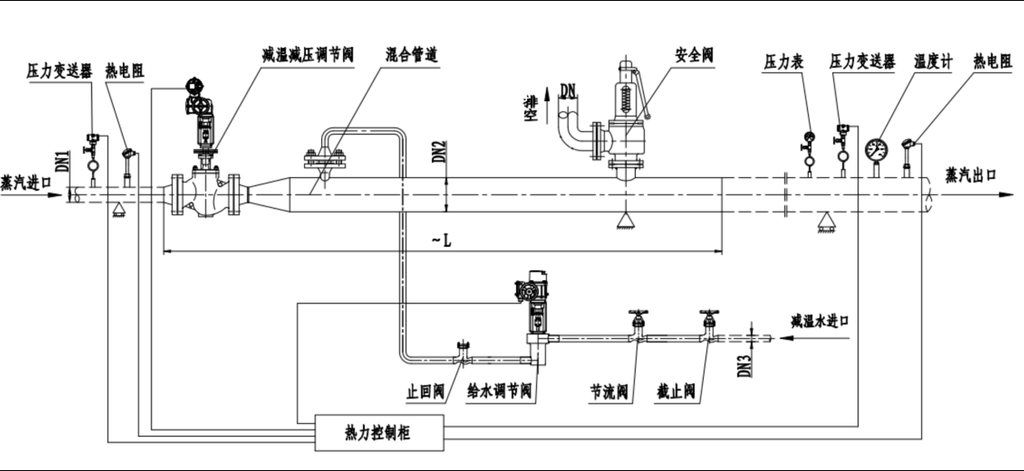

Устройство снижения температуры и давления состоит из системы снижения давления, системы трубопроводов, системы снижения температуры, системы безопасности, системы управления и других вспомогательных аксессуаров.

• Система снижения давления: она состоит из редукционного клапана, дроссельной заслонки и т. д. и отвечает за снижение давления первичного пара до давления вторичного пара. Редукционный клапан является основным компонентом, а диафрагма помогает распределять перепад давления, контролировать скорость потока и уровень шума.
• Система снижения температуры: состоит из регулирующего клапана подачи воды (или регулируемого распылительного сопла), дроссельного клапана, запорного клапана, обратного клапана и т. д. После того, как перегретая вода попадает в трубу для смешивания пара, она поглощает тепло посредством распыления и испарения для достижения охлаждения. Регулирующий клапан питательной воды регулирует объем воды в зависимости от температуры на выходе, а обратный клапан предотвращает обратный поток пара.
• Система трубопроводов: состоит из труб смешивания пара и труб пароохладителя. Труба для смешивания пара обеспечивает пространство для полного смешивания пара и воды. Трубопровод охлаждающей воды отвечает за транспортировку охлаждающей воды. Он является носителем теплообмена между паром и охлаждающей водой, обеспечивающим плавную транспортировку среды.
• Система безопасности: на трубопроводе смешивания пара установлен предохранительный клапан, который гарантирует, что при избыточном давлении вторичного пара пар может быть своевременно сброшен в атмосферу для защиты оборудования и трубопроводов, расположенных ниже по потоку.
• Система управления: местный шкаф управления или система управления DCS пользователя управляет регулирующим клапаном, собирает сигналы давления и температуры в режиме реального времени и автоматически регулирует редукционный клапан и регулирующий клапан подачи воды, чтобы обеспечить стабильность температуры и давления вторичного пара.

Устройство понижения температуры и давленияШироко используется на электростанциях, теплоэлектростанциях и промышленных котельных.При выборе ориентируйтесь на расход пара, давление и температуру на входе и выходе, давление и качество воды для пароохлаждения, материал труб и перемещение предохранительного клапана. При ежедневном техническом обслуживании следует регулярно проверять действие регулирующего клапана, очищать фильтры, а предохранительные клапаны и приборы калибровать для предотвращения засорения, утечек и неисправностей.
