Анализ ключевых компонентов клапанов

Надежная работа клапана зависит от совместной работы его различных компонентов. Несмотря на то, что существует множество типов клапанов, их основная конструкция состоит из следующих ключевых компонентов.

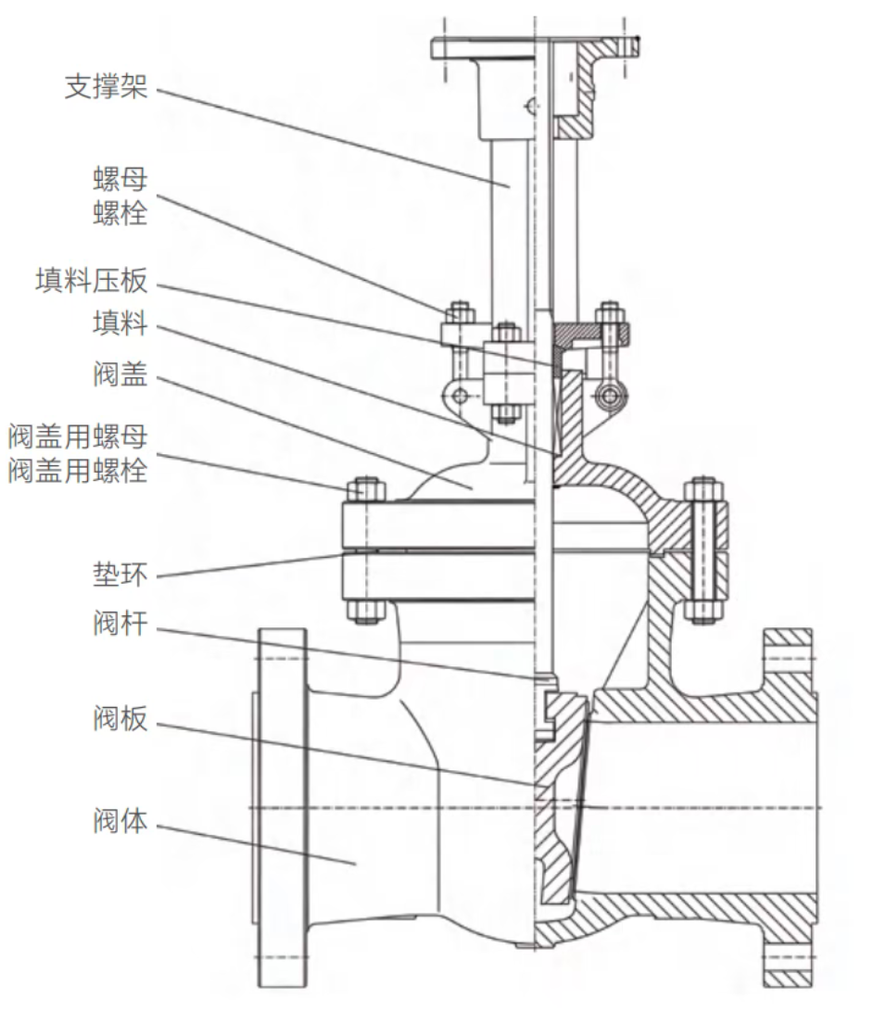

корпус клапана

Корпус клапана, как основная оболочка клапана, является основным компонентом, несущим давление. В нем размещаются и устанавливаются все внутренние компоненты при стыковке системы воздуховодов. Обычно используемые материалы корпуса клапана включают чугун, углеродистую сталь, нержавеющую сталь и т. д. Подходящие материалы необходимо выбирать в зависимости от условий работы на месте.

клапанная крышка

Крышка клапана установлена ​​на верхней части корпуса клапана для закрытия камеры корпуса клапана и фиксации компонентов трансмиссии. Крышка клапана и корпус клапана соединены болтами или резьбой и снабжены уплотнительными прокладками для предотвращения утечки среды; он также обеспечивает монтажную основу для штока клапана, уплотнения и других деталей для изоляции внутренней среды от внешней среды и обеспечения эффекта герметизации клапана. Материал клапанной крышки в основном соответствует корпусу клапана.

Корень

Шток клапана соединяет привод и части открытия и закрытия и используется для передачи крутящего момента и хода, а также для приведения в действие частей открытия и закрытия для завершения действия. Стержень клапана должен иметь высокую прочность, износостойкость и устойчивость к коррозии, чтобы предотвратить деформацию и проблемы с залипанием, вызванные повторяющимися движениями. Обычно он изготавливается из нержавеющей стали или легированной стали.

Открывающаяся и закрывающаяся части

Открывающаяся и закрывающаяся части являются основными компонентами, которые непосредственно управляют открытием и закрытием среды. Они полагаются на такие действия, как подъем, опускание и вращение для достижения резки жидкости, проводимости или регулировки потока. Открывающаяся и закрывающаяся части разных клапанов имеют различное строение:

• Задвижка: задвижка (клиновидная, с параллельными пластинами)

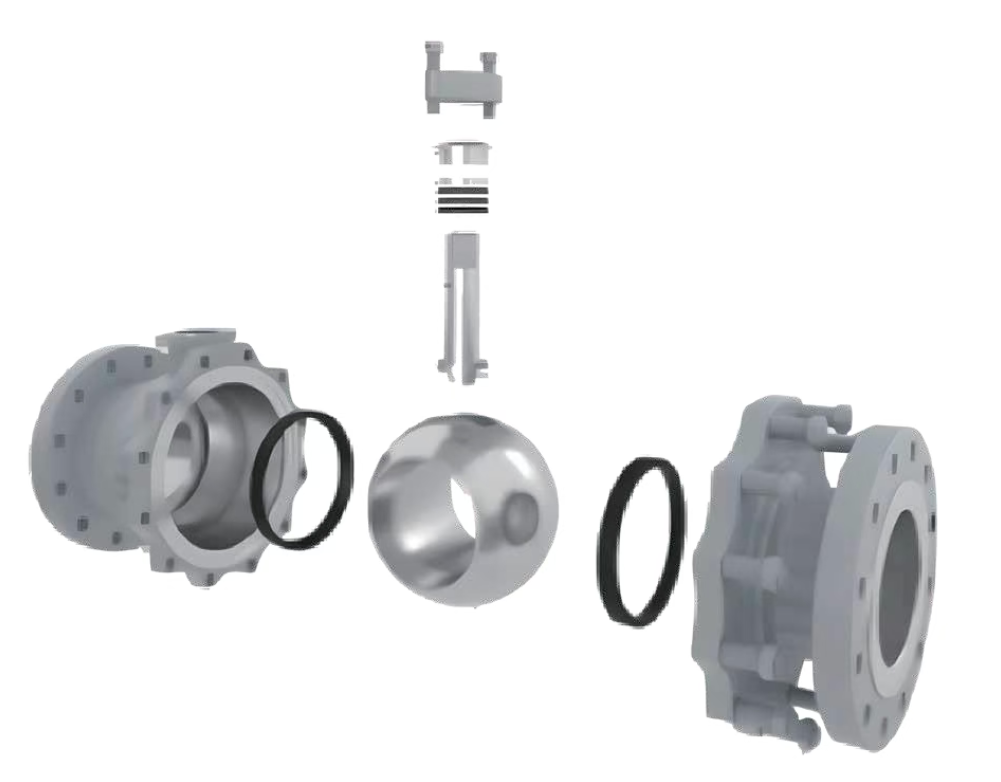

• Шаровой кран: шаровой со сквозным отверстием
• Клапан-бабочка: тарелка-бабочка
• Проходной клапан: диск/плунжер

седло клапана

Седло клапана может быть собрано независимо внутри корпуса клапана или может быть непосредственно обработано и сформировано на корпусе клапана и плотно прилегает к открывающейся и закрывающейся частям, образуя пару уплотнений. Материал должен соответствовать условиям работы.

Уплотнения

Уплотнения являются основой предотвращения утечек клапана, заполняя зазоры между корпусом клапана, крышкой клапана, а также открывающимися и закрывающимися деталями для предотвращения утечки среды.

• Набивка: размещается в сальнике между стержнем клапана и крышкой клапана для предотвращения вытекания среды наружу по стержню клапана;
• Прокладка: расположена на поверхности соединения корпуса клапана и крышки клапана во избежание утечек в положении фланца;
• Уплотнительное кольцо: используется для вспомогательного уплотнения открывающихся и закрывающихся деталей, седел клапанов, стержней клапанов, крышек клапанов и т. д.

Кроме того, такие аксессуары, как кронштейны, сальники и крепежные детали, также играют свою роль, обеспечивая стабильную работу клапана. Все части клапана взаимодействуют друг с другом и незаменимы.
