Анализ основных причин, почему затворы и затворы несовместимы

В промышленной системе трубопроводов клапаны являются центральными самоуправляемыми элементами транспортации трубопроводов и стабильного функционирования систем безопасности. Шлюзовые клапаны, такие же как и закрытые клапаны, имеют определенную схожесть с теми, которые часто возникают на строительных площадках, которые не только снижают эффективность работы, но и приводят к повреждениям клапанов, утечке среды и даже к отказу оборудования, прекращению работы и авариям в области безопасности. Эта статья состоит из четырех измерений: структурных принципов, применимых к рабочему положению, опасности смешивания и спецификации отбора, четко различает основное отличие между двумя сторонами и табу на смешивание.

Первый и структурный принцип: существенные различия в конструкции двух клапанов

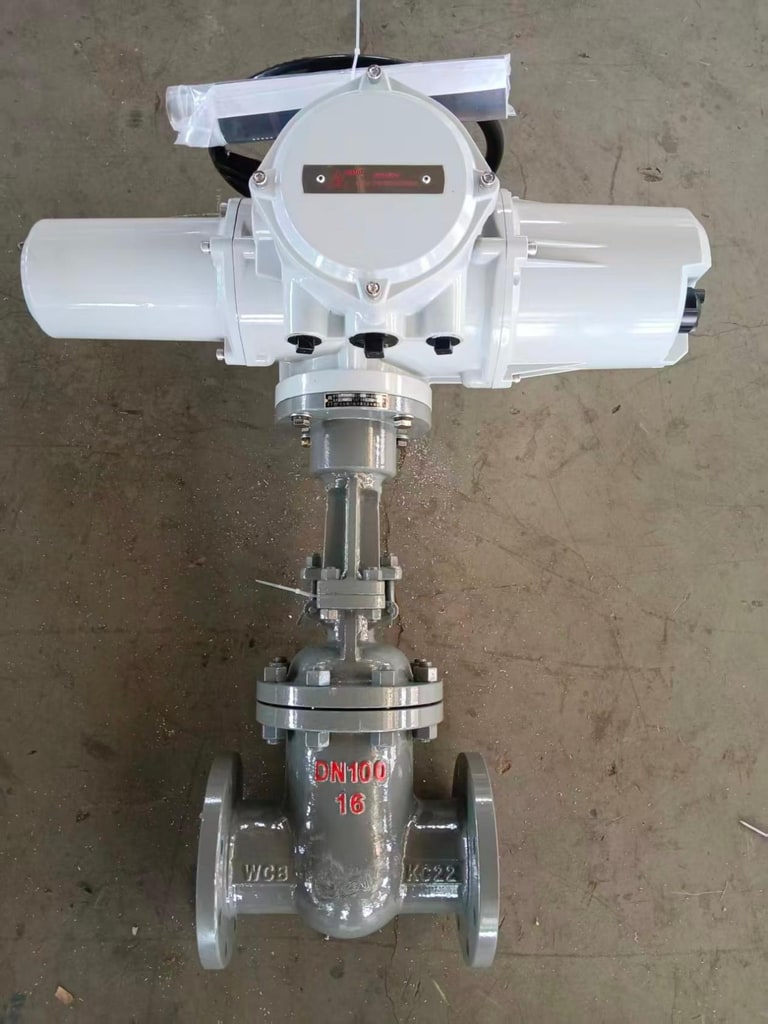

Клапан блокирует прямой трубопровод с низким сопротивлением

Основная логика работы шлюзовых клапанов заключается в Том, что шлюзы выполняются вертикально в направлении передачи среды, и в тесном контакте с крепкой обложкой, обеспечивая полный поток или полное сечение трубопроводов в виде прямой структуры.

Основное преимущество: текущие пути идут прямо без изгибов, сопротивление обращения в среде крайне низкое, с соответствующими условиями непрерывного потока; Открывающиеся провинциальные силы, направление движения колод и направление среды идут в вертикаль, а среда очень слабо влияет на движение открытости; Процесс закрытия клапанов был медленным, сила удара была слабой, вероятность появления молота в трубах значительно снизилась.

По своей сути это короткая доска: при открывании клапана шлюзы постоянно соприкасаются с хлопчатобумажным покрытием, в течение длительного времени используются уязвимые для нанесения износа, постепенно снижая стабильность герметизации; Общая конструкция имеет большой объем и вес, а большие шлюзовые клапаны большего размера требуют для установки пространства и установки несущей стенты.

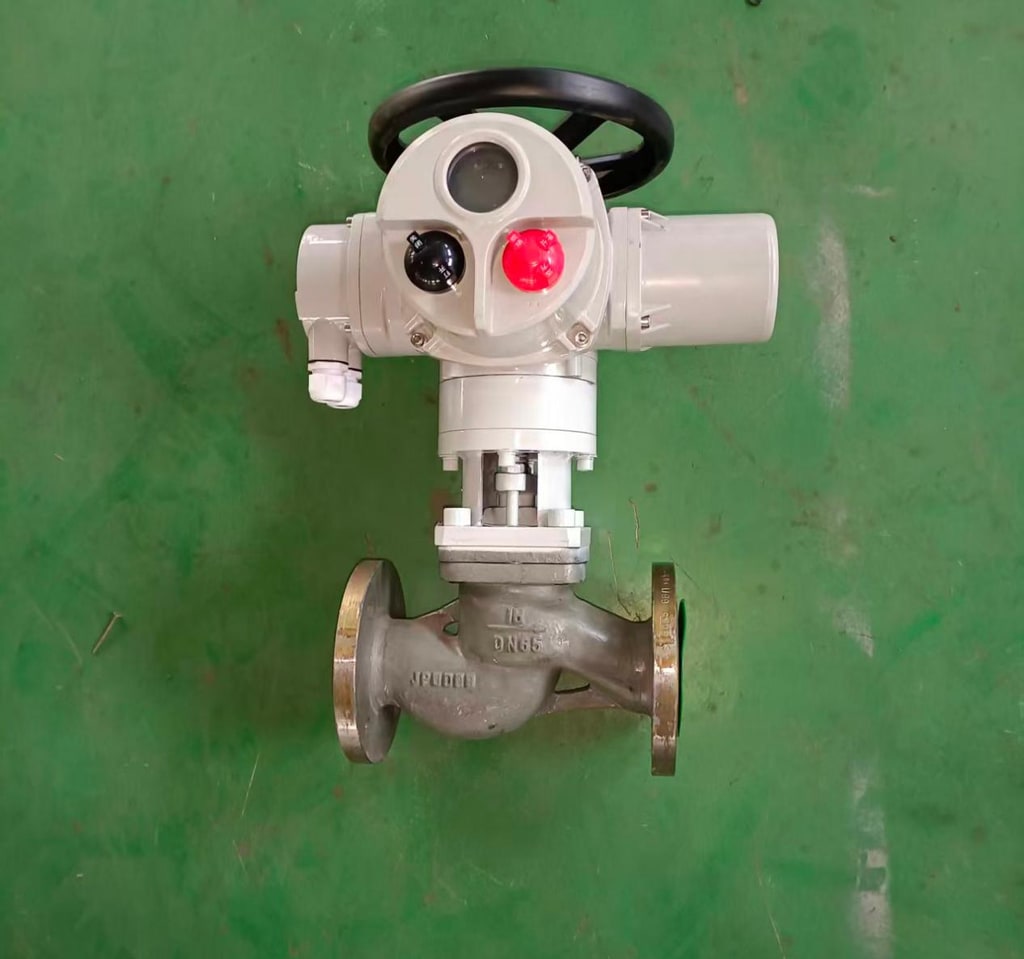

Запорный клапан: трубчатый клапан с высокой пломбой

Запорный клапан опирается на прямую подъёмную передачу клапана вдоль центральной оси трубопровода, чтобы получить срез срезы через закрытый клапан, который сжимает тело, с помощью клапана, который является изогнутым и сгибающимся, и является универсальным клапаном, который совмещает сечение с малым дроссель.

Основное преимущество: клапаны закрываются без относительного скольжения при соприкосновении с телом, обложка слегка изнашивается, герметичность герметична, уровень утечки очень низкий; Высокотемпературная, высоковольтная и интенсивная коррозионная среда труда; Запорные клапаны плунжерной структуры могут точно регулировать поток среды, удовлетворяя технологически малый спрос на дроссель.

По своей сути это короткая доска: сложные изгибы внутренних потоков, сопротивление обращения среды и значительные потери давления на трубопроводы; Установка строго ориентирована и должна осуществляться в соответствии с принципом «снизу вверх, вверх и наружу», при котором обратная установка непосредственно очищает клапаны клапана, подрывая герметичную структуру и подрывая функции открытости.

Во-вторых, применимая рабочая обстановка: разграничение прикладных сцен на всех должностях

Оптимальный рабочий режим шлюзового клапана

Система водоснабжения: многократные трубопроводы, предназначенные для доставки большой чистой воды, приспособленные к долговременному периоду полной открытости и полной изоляции, сопряженные с эксплуатационными требованиями низкого потокового сопротивления и низкого обслуживания.

Трубопровод для доставки нефти на большие расстояния: сырой нефти и магистральных магистральных магистральных магистральных магистралей часто используется для полного доступа к трубам, которые могут достигать среды, которые не препятствуют потоку и гарантируют эффективность доставки на большие расстояния.

Очищающие системы, очищающие трубопроводы: трубопроводы, которые используются только для регулярных выбросов сред и системного давления, требуют меньшей точности герметизации, с упором на удобное и гладкое просвещение.

Режим адаптации критических клапанов

Трубопровод подачи пара: управление паром малого и среднего калибра, приоритетное использование трубопроводов, в зависимости от превосходной герметичности и дроссельных возможностей, регулирующий поток пара и давление.

Химическ технологическ трубопровод: серн кислот, безрутн едк химическ доставк сред регуляц трубопровод, совпаден сильфон запечата запорн клапа, но утечк сред уровен контролирова в ≤ 10 ⁻ ⁶ мбар L/s, достойн химическ режим.

Экспортные трубопроводы насосов: их часто используют в качестве защитных клапанов для насосов, которые могут быть эффективными буферными устройствами для прекращения производства молота, а промышленные нормы рекомендуют установить трубопровод не менее чем в пять раз длинее.

В-третьих, угроза смешивания: невидимая безопасность трубопроводов и угроза потери энергии

Дизайн обоих клапанов настолько отличается от параметров производительности, что случайное смешение непосредственно дестабилизирует работу трубопроводов, вызывая множество вопросов.

Резко возросло потребление энергии: неправильное использование запорных клапанов в трубах, которые требуют длительного и полного открывания потоков, высокое сопротивление, генерируемое в их кривых каналах, увеличивает нагрузку на транспортное оборудование, что непосредственно приводит к увеличению энергопотребления насосов на 15 -30%, что приводит к значительному выбросу энергии.

Быстрая потеря герметичности: если регулировать дроссель потока с помощью замены затвора шлюзовым затвором, то шлюзы будут находиться в полуоткрытом состоянии в течение длительного времени, а герметичные обложки будут постоянно стираться и терваться средой, а скорость изнашивания резко возрастет. Фактические данные показывают, что шлюзовые клапаны используются в 50% – ом режиме дроссель, при котором продолжительность жизни сокращается на 60%, что делает их чрезвычайно уязвимыми к утечке среды.

Риск технологической работы в области безопасности: затворы с затвором имеют строго направленный характер, а после инверсной установки или неустановки альтернативных тормозных клапанов, аварийные условия не могут быть быстрыми и строго срезанными в случае аварийных работ, в таких рискованных производственных сценариях, как химическая, термическая и т.д.

В-четвертых, спецификация отбора: основные принципы для точного отбора

Сначала выберите сцену с затвором

Труб калибр ≥ DN300 больш трафик трубопровод; доставк Пожарная, продовольственная дренажная система, которая требует циркуляции двусторонней среды; В течение долгого времени сохранялось полное/полное отключение, не требуя регулирования трафика для отправки рабочих мест.

Сцена с запорным клапаном должна быть выбрана

Высокотемпературные, высоковольтные паропроводы; Необходимо точное технологическое звено в точном регулировании потока среды, давления; Транспортируя горючее, взрывоопасные среды, такие как сильная коррозия, трубопроводы с чрезвычайно высокими требованиями к герметичности, безопасности.
