Введение в технологию полевых шин и характеристики основных протоколов

II. Ключевые различия между системами управления на базе полевых шин и традиционными системами управления

В традиционных системах промышленного управления обычно используется передача аналоговых сигналов (ток 4–20 мА или напряжение 0–10 В) и схема подключения «от точки к точке», при которой для каждого полевого устройства требуется отдельный кабель, идущий к шкафу управления. Такой метод монтажа отличается сложностью и высоким расходом материалов, что приводит к росту общих затрат на создание системы. Кроме того, аналоговые сигналы передают лишь отдельные значения технологических параметров; они не позволяют передавать информацию о рабочем состоянии устройства или облегчать диагностику и локализацию неисправностей, что существенно ограничивает возможности эксплуатации и технического обслуживания оборудования.

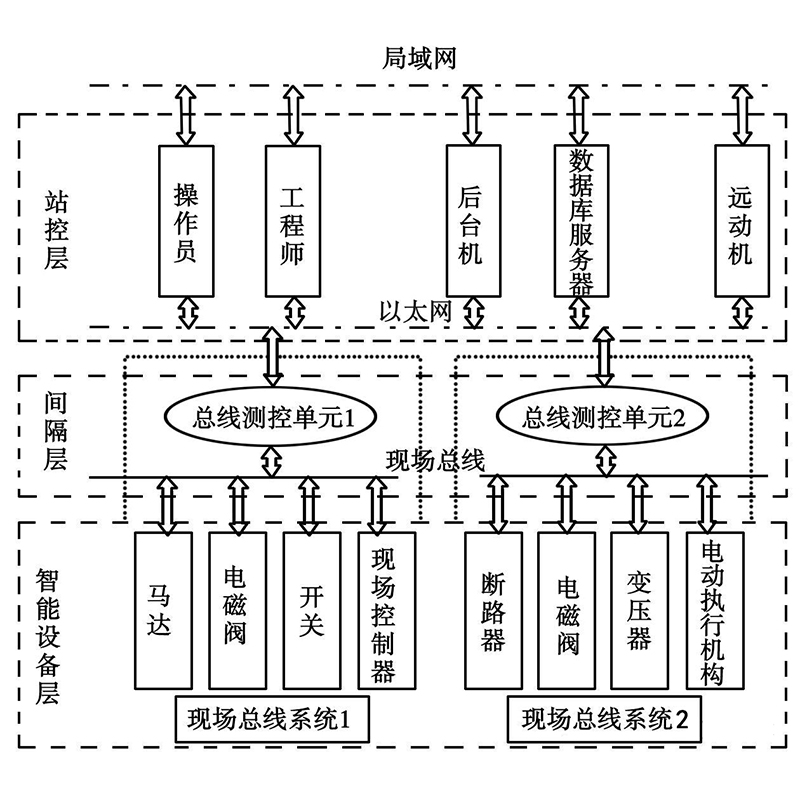

Напротив, системы управления на базе полевых шин (fieldbus) используют архитектуру с общей шиной, позволяющую подключать несколько полевых устройств параллельно к одному кабелю связи. Это кардинально упрощает схему прокладки кабелей, сокращает сроки монтажа и снижает затраты на создание системы. Данные передаются в виде цифровых пакетов, благодаря чему по одному кабелю можно одновременно передавать разнообразную информацию (например, результаты измерений, рабочее состояние и параметры устройств) для множества приборов. Кроме того, системы с полевыми шинами обладают развитыми функциями диагностики, поддерживающими концепцию предиктивного (прогнозного) технического обслуживания, что позволяет эффективно предотвращать незапланированные простои и обеспечивать непрерывную и стабильную работу производства.

III. Распространенные протоколы полевых шин и сценарии их применения

1. PROFIBUS

Протокол PROFIBUS, разработанный преимущественно компанией Siemens, получил широкое распространение в промышленности и включает две основные модификации: DP и PA. PROFIBUS-DP ориентирован на высокоскоростное управление устройствами; он обеспечивает высокую скорость передачи данных и время отклика на уровне миллисекунд, что делает его подходящим для задач автоматизации, требующих высокой точности и работы в режиме реального времени. PROFIBUS-PA обладает характеристиками искробезопасности, необходимыми для взрывоопасных сред, благодаря чему широко применяется в опасных зонах на предприятиях химической, нефтегазовой и других отраслей перерабатывающей промышленности.

2. MODBUS

MODBUS — это открытый протокол полевой шины, широко используемый в системах промышленной связи. К его основным преимуществам относятся отсутствие лицензионных отчислений и высокая аппаратная совместимость; в систему легко интегрируется широкий спектр промышленного оборудования, что значительно снижает барьеры при создании или модернизации систем управления. Главным ограничением протокола является относительно низкая скорость передачи данных, поэтому он лучше подходит для систем управления малого и среднего масштаба, не требующих высокоскоростного обмена информацией.

3. FF (FOUNDATION Fieldbus)

FF — это специализированная технология шинной связи, разработанная для перерабатывающей промышленности и отличающаяся поддержкой программирования на основе функциональных блоков непосредственно в полевых устройствах. Такие устройства способны не только собирать данные и передавать сигналы, но и самостоятельно выполнять базовые алгоритмы управления; это существенно снижает зависимость от центральных контроллеров и повышает автономность системы управления. Технология широко применяется в производственных отраслях, где требуется высокая точность управления технологическими процессами, например, в нефтепереработке и пищевой промышленности.

4. DeviceNet

Технология DeviceNet была разработана преимущественно компанией Rockwell Automation и ориентирована на обеспечение связи между устройствами дискретного управления. В ней используется модель обмена данными «производитель-потребитель» (producer-consumer), позволяющая нескольким устройствам одновременно получать информацию от одного источника, что значительно повышает эффективность передачи данных для крупных групп устройств. Она особенно хорошо подходит для систем автоматизации, требующих совместной работы множества устройств, например, в станках и промышленных роботах.

5. HART

HART — это гибридная технология промышленной связи, в которой цифровые сигналы накладываются на традиционные аналоговые линии (4–20 мА), обеспечивая одновременную передачу как аналоговых, так и цифровых сигналов. Такая возможность позволяет сохранить основные функции существующего аналогового оборудования и одновременно внедрить цифровые возможности — например, удаленную настройку устройств, оперативную диагностику и пакетный сбор данных. Благодаря этому технология идеально подходит для традиционных отраслей, таких как металлургия и энергетика, где требуется поэтапное обновление и модернизация систем.
